柱式测力传感器

H401-06

特点与用途

  • 微型传感器,高度低,变形量小

  • 不锈钢材料

  • 拉压双向

  • 主要用于推、拉力计,各种工业称重系统等

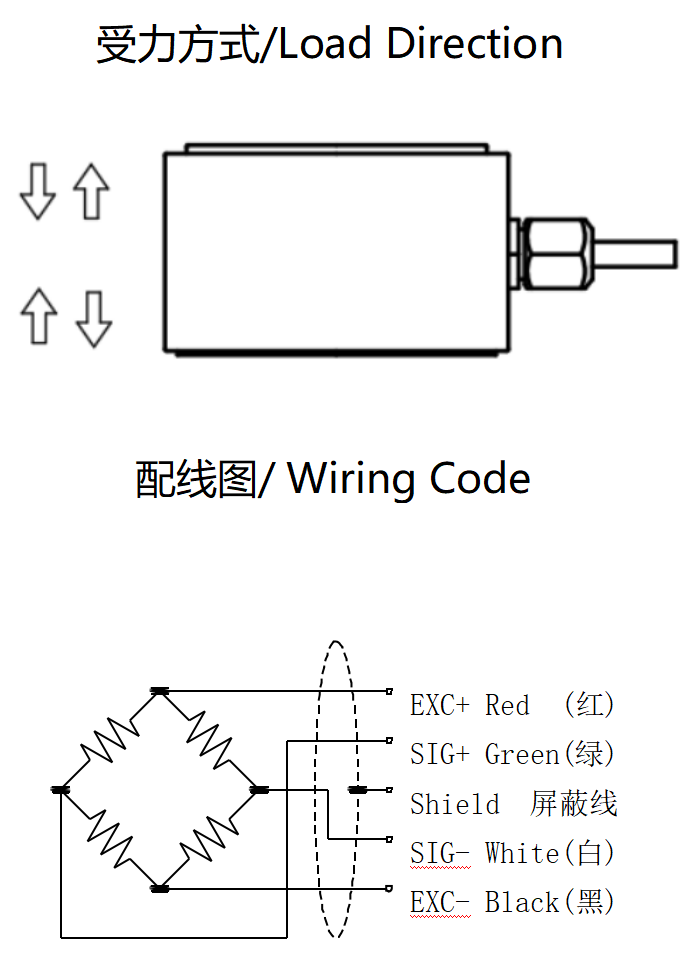

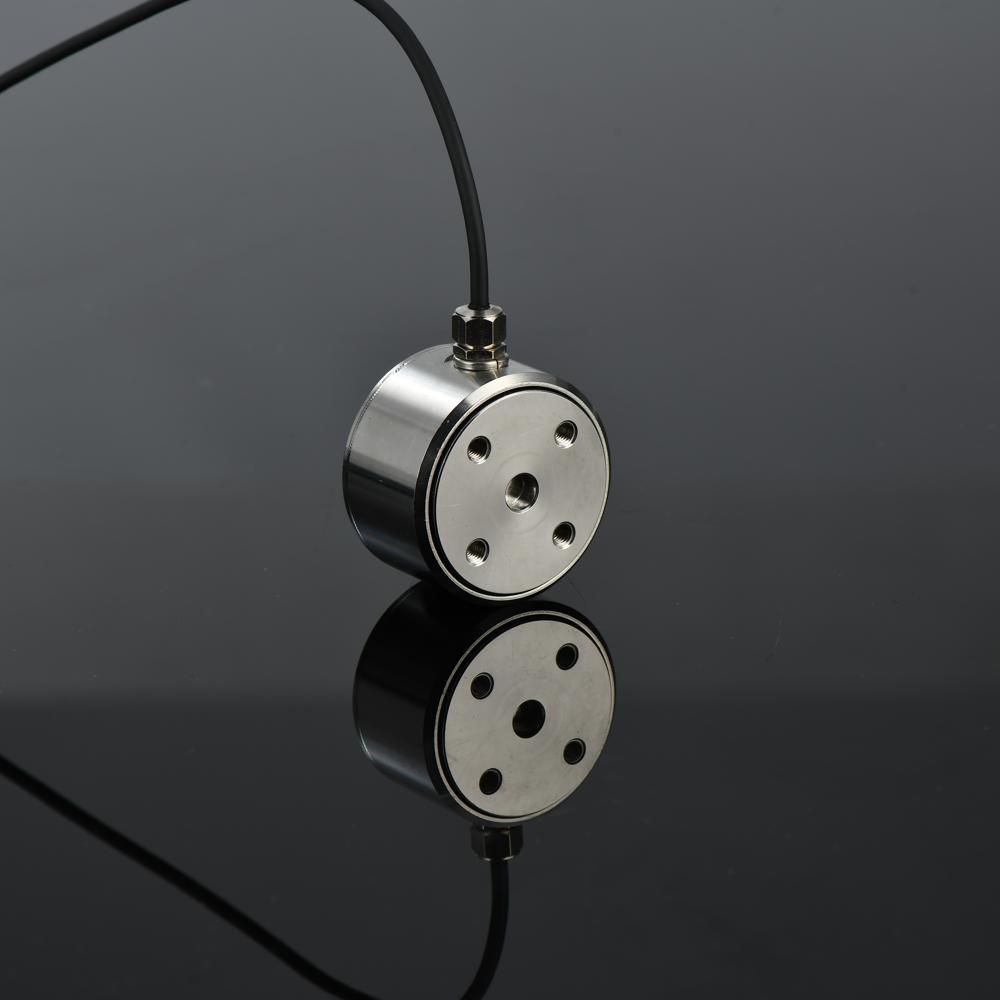

产品外形

image.png   image.png


技术参数

参数

Specifications

技术指标/Technique

额定容量

Capacity

5,10,20,50,100,200,300,500,1000,2000,5000kg

输出灵敏度

Rated output

1.0-2.0±10%mV/V

零点输出

Zero balance

±0.05% F.S.

非线性

Non-linearity

0.05% F.S.

滞后

Hysteresis

0.05% F.S.

重复性

Repeatability

0.05% F.S.

蠕变(30min

Creep(30min)

0.05% F.S.

温度灵敏度漂移

Temp.effect on output

0.05%F.S./10

零点温度漂移

Temp.effect on zero

0.05%F.S./10

输入电阻

Input impedance

350±10Ω

输出电阻

Output impedance

350±10Ω

绝缘电阻

Insulation

5000MΩ/100VDC

激励电压

Recommended excitation

5~12V

最大激励电压

Maximum excitation

15V

温度补偿范围

Compensated temp range

-10~60

工作温度范围

Operation temp range

-20~80

安全超载

Safe overload

150%F.S.

极限超载

Ultimate overload

200%F.S.

电缆线尺寸

Cable size

Φ2×3000mm

单件重量

Weight approx.

0.2kg

材料

Material

Stainless Steel(不锈钢)

防护等级

IP Class

IP66
